Камень пустотелый 390х190х188 мм: 690 шт/час
-
Плитка тротуарная 200х100 мм кв. м: 75 м2/час
-
Камень бордюрный 1000×300×150 мм: 140 шт/час
- Установленная мощность: 70,75 кВт
- Масса: 13 020кг
- Длина: 20.5 м
- Ширина: 10.2 м
- Высота: 3.7 м
- Информация о предоплате: Предоплата 100%
Сергей Ковшевников
Менеджер
Является полноценным заводом для серийного изготовления тротуарной плитки, бордюров, блоков, кирпича и многих других изделий:
- отечественная разработка проверенная временем;
- минимальное влияние человеческого фактора;
- подача материала, приготовление бетонной смесей и работа вибропресса осуществляется автоматически;
- производство двухслойной тротуарной плитки (опция);
- гарантия и сервис в течении всего срока эксплуатации Оборудования.

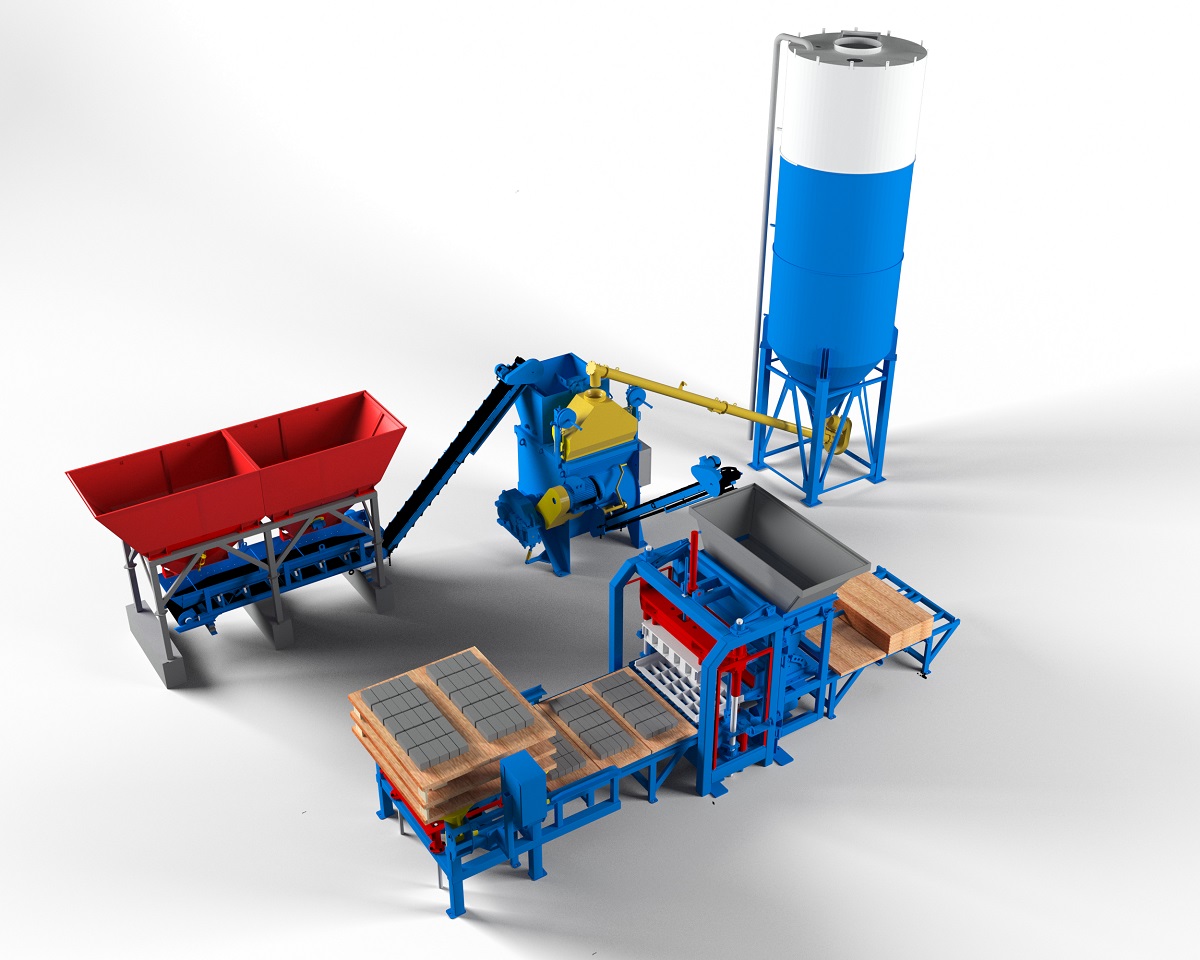

СОСТАВ И СХЕМА
Дозатор заполнителя ( два бункера) 1, приёмная воронка 2, ленточный транспорте 3, весовой дозатор цемента 4, бетоносмеситель для заготовления жесткой бетонной смеси 5, транспортер ленточный 6 для транспортировки приготовленной бетонной смеси в формующий блок 7. Пульт управления 8 может менять местоположение . Транспортер шнековый 9 крепится на силос 10 (доп. опция). Рядом с дозатором заполнителя находится компрессор 11 для подачи сжатого воздуха в пневматические цилиндры.
Название & Состав
Цена
Вибропресс Рифей-Буран бесстеллажная схема
1. Формующий блок Рифей Буран:
- Автоматический вибропресс Рифей Буран
- Автоматический пульт управления
- Маслостанция
- Пуансон матрица - 1 комплект
- Поддон технологический - 12 шт
2. Модуль бесстеллажного формования "Б.Пд":
- Модуль подачи поддонов с кассетой
- Подъемник поддонов "Пд" (2 поддона в ряду)
- Пульт управления автомат
- Электрооборудование
- Маслостанция подъемника
с учетом НДС 20%
РБУ 750-СДА-15
1. Бетоносмеситель СГ-750 Автомат (V=750 л)
2. Блок дозаторов весовых БДА-750-вес (дозатор цемента, дозатор воды) тензодатчики CAS, точность дозирования ±1%
3. Дозатор заполнителя ДЗ-15 (2 бункера по 7,5 куб.м.). Взвешивающий конвейер на 4 тензодатчиках Cas. точность дозирования ±1%. На каждом бункере по одному вибратору
4. Пульт управления ПУ-СДА. Контроллер «Omron» Режим работы «Одна кнопка», Память рецептов
5. Конвейер ленточный КЛ-500-5,0, ширина ленты 500 мм, длина 5 м.
6. Конвейер ленточный КЛ-500-5,0 с бункером-приемником. ширина ленты 500 мм, длина 5 м.
7. Конвейер винтовой КВ-6 (шнек), L = 6 м. d = 180 мм
8. Пневмооборудование, Компрессор СБ4/Ф-270 LB50 «Remeza»
с учетом НДС 20%
Сборочный комплект и документация
1. Паспорт. Руководство по эксплуатации
2. Метизы для сборки
3. Комплект ЗИП
Название & Состав
Цена

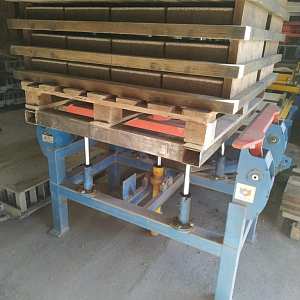

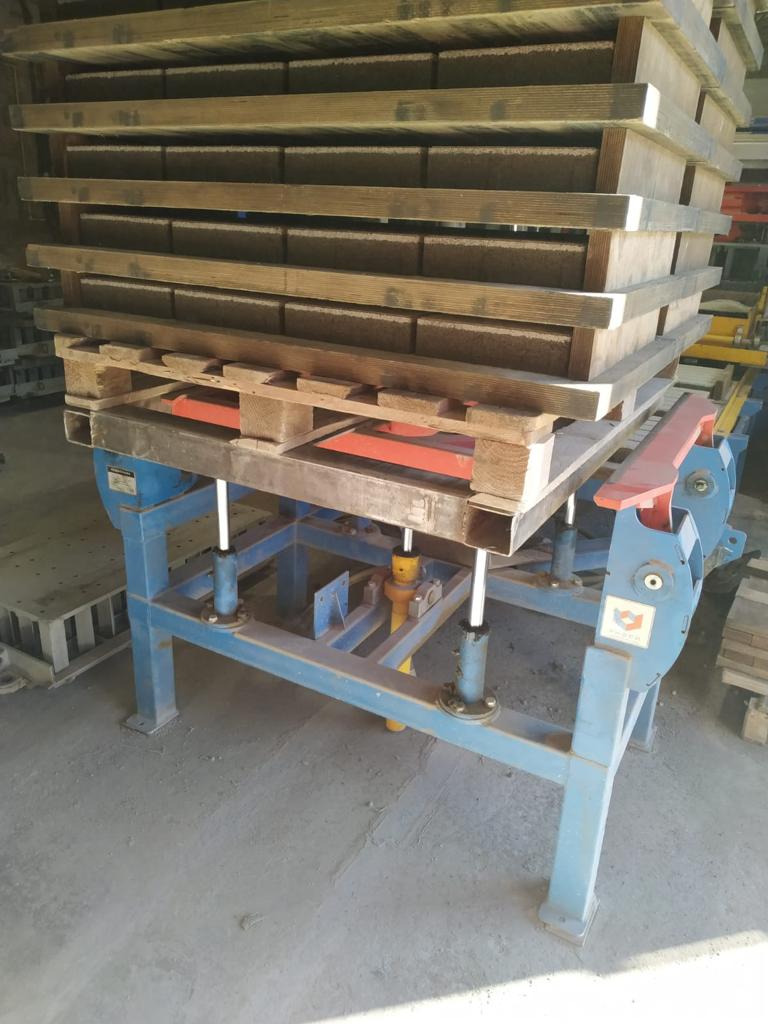

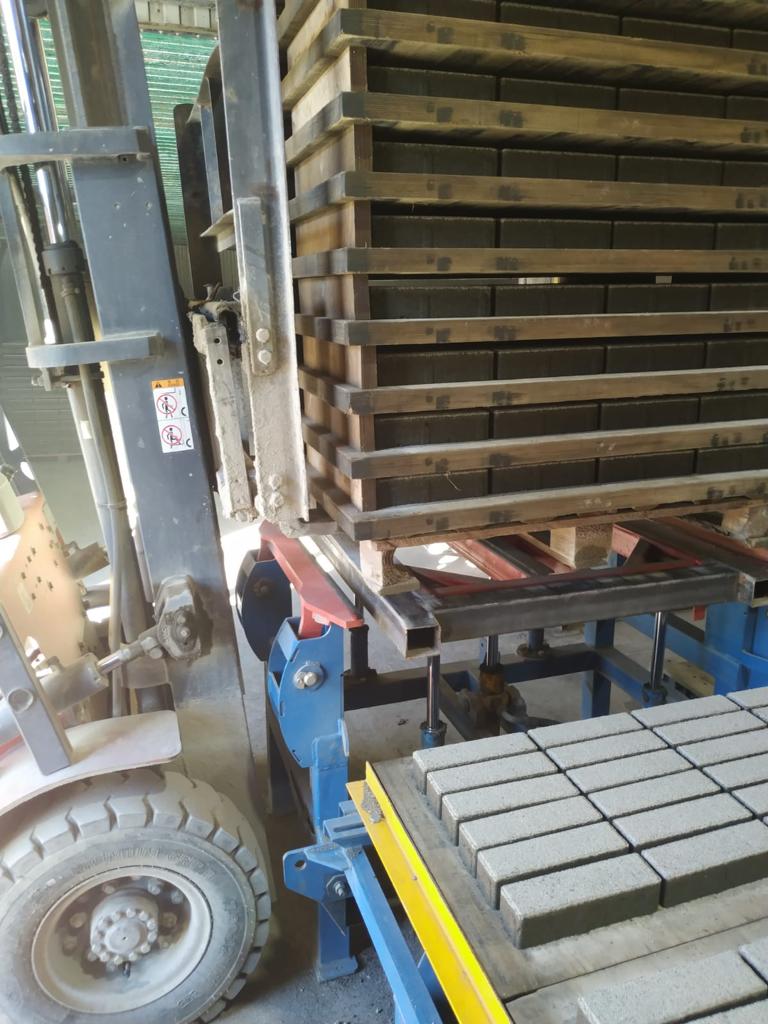

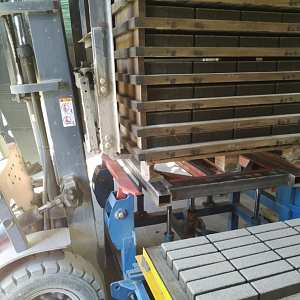

Подъёмник (Снижатель) бесстеллажный
1. Подъемник поддонов (2 поддона в ряду, Плитка - 14 рядов, Блок - от 6 до 10 рядов, Бордюр - от 6 до 8 рядов)
2. Пульт управления (опция)
3. Установка насосная/маслостанция (опция)с учетом НДС 20%
Система бесстелажного формования "СР.ПД.СН"
1. Система разгрузки поддонов (кольцо) "СР"
- Модуль разгрузки поддонов
- Кантователь
- Компрессор
- Маслостанция
2. Подъемник поддонов "ПД" .Два поддона в ряду, Плитка - 14 рядов, Блок - от 6 до 10 рядов, Бордюр - от 6 до 8 рядов)
3. Снижатель поддонов "СН"
4. Маслостанция
с учетом НДС 20%
Автоматическая система пакетирования "ПК"
1. Пакетировщик
2. Установка насосная пакетировщика
3. Модуль подачи паллет с магазином паллет (товарных поддонов)
4. Пульт управления
5. Рольганг
6. Модуль разгрузки поддонов (опция) Применяется в стеллажной схеме. Цена 609 000р.
с учетом НДС 20%
Модуль цветного слоя
1. Модуль цветного слоя
2. Комплект сборочно монтажный
3. Руководство по эксплуатации
с учетом НДС 20%
Растариватель цемента РЦ-2
1. Рама
2. Бункер с инспекционным люком
3. Система ножей для вспарывания биг-бега
4. Защитная решетка
5. Виброопоры - 8 штук
6. Вибратор "OLI" MVE-300\3, КВт 0,3 - 1 штука
7. Тельфер электрический Т10.412 2т, 6м (Болгария-Балканско ЕХО)
8. Пульт управления тельфером
9. Траверса для захвата мешков
10. Паспорт на растариватель
с учетом НДС 20%
Силос цемента СЦ-26
1. цементная банка
2. лестница с ограждением
3. ограждение верхней площадки
4. труба для закачивания цемента
5. руководство по эксплуатации
с учетом НДС 20%
Поддоны фанерные
Поддоны технологические из фанеры марки ФСФ, согласно ГОСТ 3916.1-96, для вибропрессующего оборудования Рифей и Кондор
Поддон 1150х600×40 мм - для Рифей-Полюс, Рифей-Буран – 3 000 рублей/штука
Поддон 900х450×30 мм - для Рифей-Рам, Рифей-Удар – 1 950 рублей/штука
Поддон 550х660х24 мм - для Рифей-Вектор - 1100 рублей/штука
Поддон 450х450×20 мм - для Рифей-Кондор – 700 рублей/штука
с учетом НДС 20%
камней пустотелых 390х190х188 мм - до 690 шт./час
камней перегородочных 120мм - до 1035 шт./час
камней бортовых БР 78.30.15 - до 140 шт./час
плитки тротуарной “прямоугольная”, 200х100 мм - до 75 м2
Размеры поддона для формования 1150х650х40 мм
Размеры зоны формования на поддоне 1000х500 мм
Продолжительность одного цикла формования 30-45 сек
Высота формуемых изделий 50-230 мм
Смеситель СГ-750 объем бетоносмесителя по загрузке 0,75 м³
Количество бункеров для заполнителя - 2 шт.
Объем бункеров для заполнителя общий - 10 м³
Максимальная доза взвешивания, кг:
-дозатор заполнителя - 1500
-дозатор цемента - 150
-дозатор воды - 150
Установленная мощность - 70,75 кВт
Режим работы – автоматический
Обслуживающий персонал – 2-5
Условия эксплуатации при температуре окружающей среды 0...+45
Габаритные размеры:
Длина (без учета силоса) - 20 500 мм
Ширина – 10 200 мм
Высота (без силоса) – 3 700 мм
Масса (без силоса) –13 020 кг
Привод затвора пневматический
Компрессор СБ4/Ф-270 LB50 «Remeza»
Пневматика Camozzi
Весовая система дозирования тензодатчики CAS
Точность дозирования ±2%
Корректированный уровень звуковой мощности на рабочем месте оператора 80 дБ Уровень общей вибрации на рабочем месте оператора менее 1/2 сан. норм (не подлежит нормированию и контролю при изготовлении и эксплуатации в соответствие с ГОСТ 12.1.012-90)
Вредные выбросы - отсутствуют.
План фундамента
